碳纖維管有纏繞管和卷管，其對比如下

碳纖維纏繞管的工藝介紹如下：

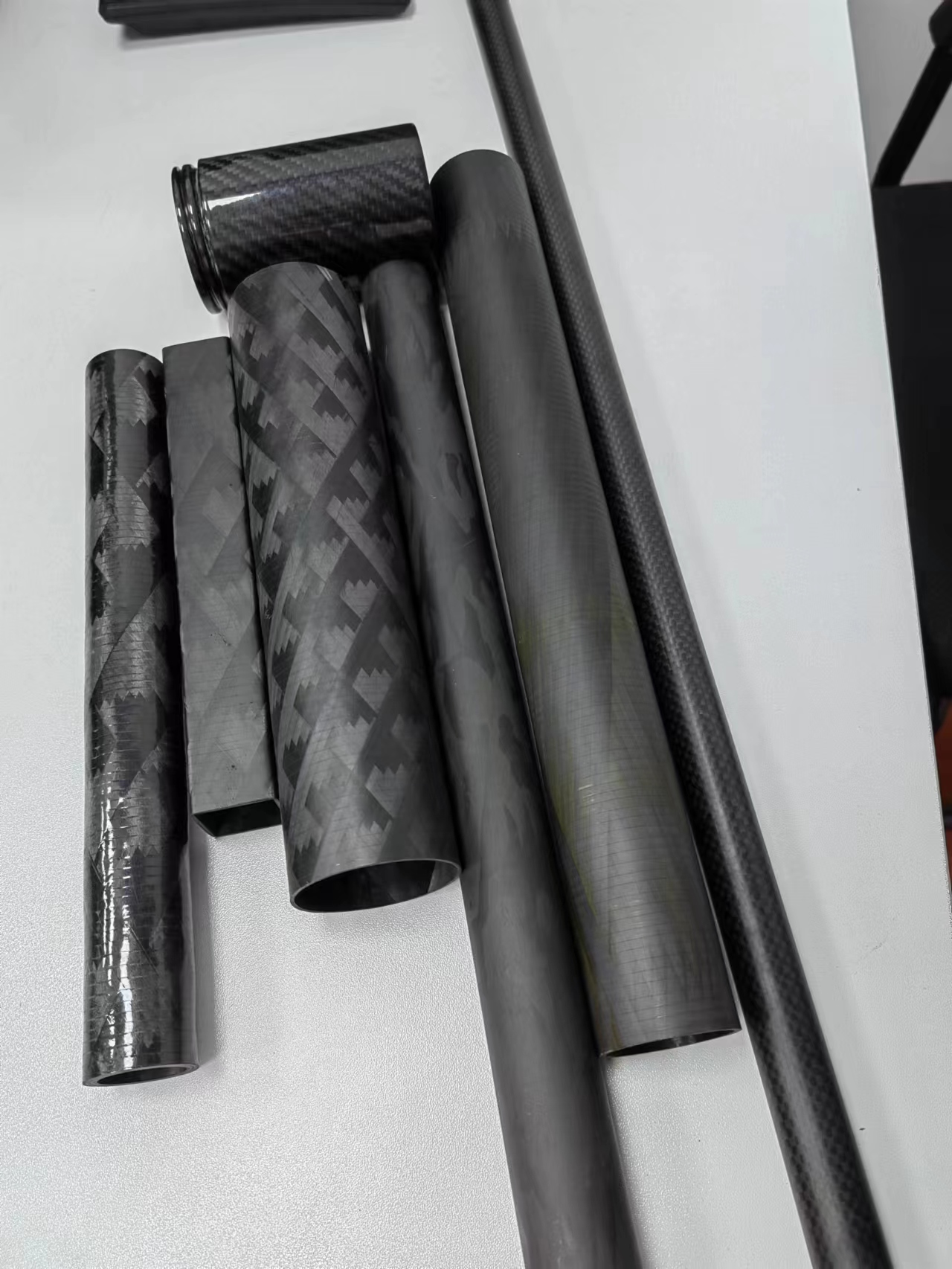

l   碳纖維纏繞管：

利用濕法纏繞，將浸膠后的碳纖維絲束，在一定的張力控制下，通過纏繞機(jī)將其直接纏繞到芯?；騼?nèi)襯上，最后經(jīng)過固化的成型方法。

其工藝流程主要包括以下幾個(gè)步驟：

    1、準(zhǔn)備原材料：包括碳纖維集束、樹脂膠液、芯模、內(nèi)襯等。

    2、內(nèi)襯層成型：首先要清理芯模表面，直管道表面纏聚脂薄膜脫模劑，非直管部分涂抹石蠟和聚乙烯醇脫模劑。然后將內(nèi)襯材料（如聚乙烯或聚丙烯）放入芯模內(nèi)，并加熱使其貼合芯模表面。

    3、纏繞加強(qiáng)：將碳纖維絲束通過浸膠槽浸入樹脂膠液中，并通過刮刀控制樹脂含量。然后將浸膠后的碳纖維集束在張力控制器對纖維張力的控制下直接纏繞到芯模或內(nèi)襯表面上。根據(jù)不同的應(yīng)用需求選擇不同的纏繞角度和層數(shù)，以達(dá)到最佳的性能。一般來說，常用的纏繞角度有0°、±45°、90°，其中0°方向提供縱向剛度，±45°方向提供扭轉(zhuǎn)強(qiáng)度，90°方向提供箍強(qiáng)度。

4、脫模：將纏繞好的碳纖維管放入烘箱中，并使其固化。不同的樹脂膠液固化溫度和時(shí)間不同，請根據(jù)樹脂膠液使用說明設(shè)置溫度和時(shí)間。一般來說，固化溫度在100°C~150

左右，固化時(shí)間在1小時(shí)~2小時(shí)左右。固化后將碳纖維管從芯模上取下，如需外觀處理，可以進(jìn)行打磨噴漆等工序。

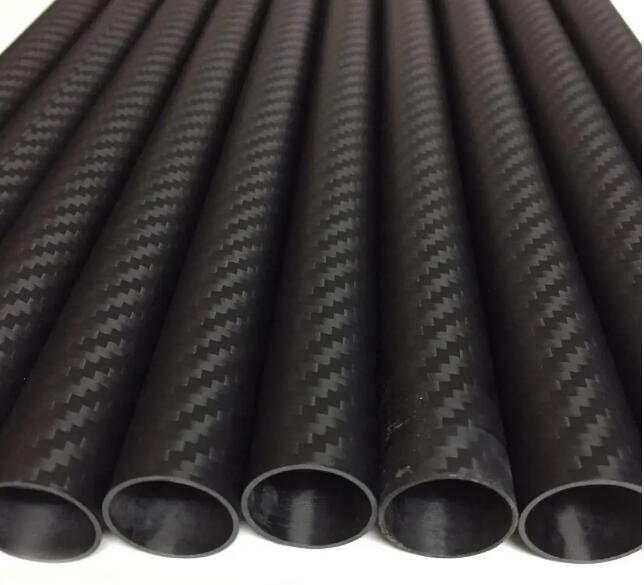

l   碳纖維卷管的工藝介紹如下：

利用卷管機(jī)上的熱輥將碳纖維預(yù)浸料軟化，使樹脂呈熔融的狀態(tài)，在一定的張力作用下，使?jié)L筒運(yùn)轉(zhuǎn)過程中借助與芯模之間的摩擦力，將碳纖維預(yù)浸料連續(xù)卷到芯管上，達(dá)到所需厚度。

其工藝流程：

    1、準(zhǔn)備合適尺寸和形狀的金屬芯軸，通常使用鋁或鋼制成，其外徑應(yīng)與所需碳纖維管的內(nèi)徑相匹配。

    2、在金屬芯軸表面涂覆脫模劑，以便于固化后的碳纖維管脫離芯軸。

    3、準(zhǔn)備碳纖維預(yù)浸料，根據(jù)不同的應(yīng)用需求選擇不同的鋪層順序和角度，以達(dá)到最佳的性能。一般來說，常用的鋪層角度有0°、±45°、90°，其中0°方向提供縱向剛度，±45°方向提供扭轉(zhuǎn)強(qiáng)度，90°方向提供箍強(qiáng)度。

    4、將碳纖維預(yù)浸料去除PE膜和離型紙，然后按順序放好，注意預(yù)留搭接區(qū)。將金屬芯軸平行置于第一層預(yù)浸料邊沿，均勻用力，將金屬芯軸向前卷繞。也可以使用塑料板放在金屬芯軸上，這樣金屬芯軸受力更均勻。端頭部分可以多纏繞一些預(yù)浸料，后續(xù)產(chǎn)品不好脫模時(shí)可以利用此處取出產(chǎn)品。

    5、 預(yù)浸料碳纖維增強(qiáng)材料盡可能緊密地纏繞在芯軸上，然后用BOPP纏繞膜將增強(qiáng)材料緊緊包裹起來，以提供進(jìn)一步的固結(jié)。使用BOPP纏繞膜時(shí)，確保有大量重疊很重要。膠帶的每一圈只沿管子向下推進(jìn)幾毫米。雖然手工制作很耗時(shí)，但當(dāng)膠帶在固化過程中收縮時(shí)，以這種方式進(jìn)行大量重疊將提供更大的固結(jié)壓力。

    6、將纏好BOPP纏繞膜的產(chǎn)品裝入烘箱中，并使其固化。不同的預(yù)浸料固化溫度和時(shí)間不同，請根據(jù)預(yù)浸料使用說明設(shè)置溫度和時(shí)間。一般來說，固化溫度在120°C左右，固化時(shí)間在1小時(shí)30分鐘左右。

    7、去除BOPP纏繞膜，然后取出產(chǎn)品。如需外觀處理，可以進(jìn)行打磨噴漆等工序。

l   碳纖維纏繞管和卷管的優(yōu)缺點(diǎn)對比如下：

纏繞管的優(yōu)點(diǎn)是可以制作出復(fù)雜的曲面形狀，適合于制作圓錐形、球形、橢圓形等異形管件。

纏繞管的缺點(diǎn)是鋪層角度受限于芯模的旋轉(zhuǎn)速度和碳纖維帶的移動(dòng)速度，難以實(shí)現(xiàn)精確的控制，而且纏繞張力、纏繞速度、樹脂粘度等因素會(huì)影響樹脂含量的穩(wěn)定性。

卷管的優(yōu)點(diǎn)是可以控制鋪層順序和角度，實(shí)現(xiàn)不同方向的強(qiáng)度分配，而且樹脂含量穩(wěn)定性較好，可以有效解決固化過程中因溫度不均帶來的線段積分強(qiáng)度不一等問題。

卷管的缺點(diǎn)是設(shè)計(jì)性不如纏繞工藝，強(qiáng)度測算比較復(fù)雜，而且難以制作出復(fù)雜的曲面形狀。
